Системы нивелирования для Автогрейдера

Описание 2D   3D c GPS 3D c тахеометром 3D Dual

Машина предназначенная для профилирования слоев дорожной одежды

Решение с двойной антенной GNSS для грейдера - точность и высокая производительность в любом положении отвала.

Независимо от положения машины, рамы, отвала, расчеты для кромки лезвия проводятся точно, чтобы работать аккуратно и эффективно.

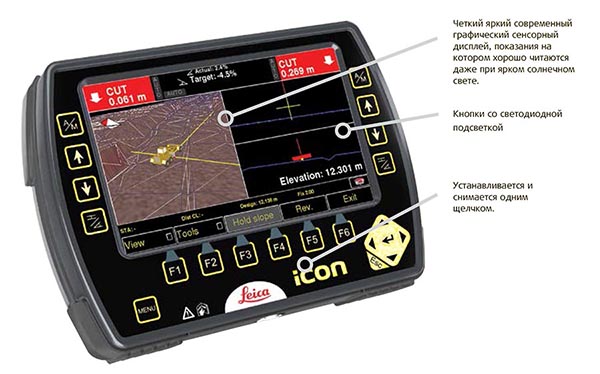

Использующая последние GNSS технологии с приемником iCON gps 82, система обеспечивает быстрый и надежный контроль в любом положении.

Leica iCON grade 3D позволяет завершать работу быстрее и более эффективно, экономя время и уменьшая износ оборудования.

PowerSnap - высокий уровень удобства для пользователя

  • Система моментально готова к запуску.
  • Быстрая смена универсальных панелей управления между машинами обеспечивает гибкость работ на строительной площадке.
  • Универсальность панелей и оборудования позволяет использовать одно и тоже оборудование грейдере, бульдозере, экакаваторе.
  • Простота демонтажа основных узлов ситемы обеспечивает их сохранность, а также простоту установки на другую машину.
  • Для снятия и установки панели управления не требуется разъемов или кабелей.
  • Безопасное отключение защищает систему и сохрает данные и настройки машины.

Первый шаг к автоматизации.

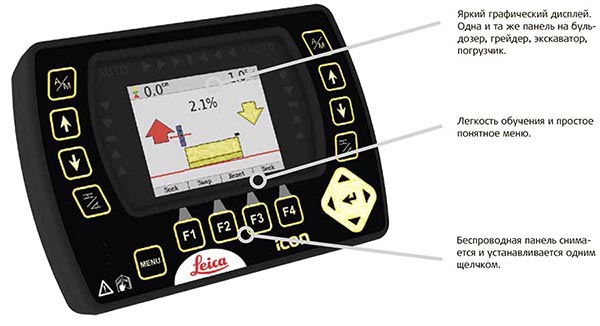

2D система нивелирования Leica iCON grade32.

Грандиозные вещи должны начинаться с простых, нужно подготовить людей к тому что в их жизни грядут перемены. Leica iCON grade32 это простая система нивелирования. Её еще называют 2Д. Она помогает машинисту контролировать поперечный уклон отвала. Профессиональные заболевания грейдеристов обычно связаны со спиной, потому что они часто работают привстав, контролируя отвал с двух сторон сразу, одним рычагом машинист держит уклон, вторым — толщину слоя. Теперь проблема с уклонами решена. Мы не говорим машинисту, что теперь он будет строить дорогу с точностью в 1 см, потому что может быть он умеет делать так и на глаз, но мы всегда говорим, что теперь можно работать сидя и только одним рычагом.



Копировальный аппарат.

3D система нивелирования Leica iCON grade42.

Давным-давно мы придумали чудесное и емкое определение такой вещи как «3Д система нивелирования для автогрейдера». Это копировальный аппарат, который будет целиком копировать проект, со всеми вытекающими отсюда плюсами, вроде отсутствия влияния человеческого фактора и минусами, вроде того, что проект нужно готовить, как следует или делать его самостоятельно. Узнать больше про 3D системы нивелирования.



iCON grade - 2D-система для грейдеров

Автоматическое удержание поперечного уклона и высоты отвала

Решения Leica iCON для автогрейдеров дают новые возможности на строительной площадке. Система регулирует превышение и поперечный уклон отвала с помощью надежных и высокотехнологичных датчиков. Система помогает повысить производительность, а благодаря точности работ экономить на материалах.

2D-cистема легко поддается обновлению. Начав с решения по контролю высоты на основе лазерных приемников или ультразвуковых датчиков, вы можете расширить систему до 3D в соответствии с вашими нуждами. Вы можете перейти от 2D-решения к готовому 3D с полностью роботизированным тахеометром просто добавив панель iCP42 и роботизированный тахеометр iCON.


Два вида управления
Управление с панели дополнительно дублируется на рычагах грейдера.
Управляйте как вам удобнее.



 Датчик наклона отвала MSS1300
Отслеживает поперечный уклон отвала



 Датчик продольного наклона
Устанавливается на раму грейдера. Измеряет и компенсирует наклон машины позволяя выполнять точную планировку независимо от неровности поверхности.
Датчик поворота
Используя потенциометр замеряет угол поворота отвала.

 Ультразвуковой датчик
В качестве опорной поверхности по высоте датчик Trisonic использует копирную струну, бордюр, прилегающую поверхность дороги.

 Лазерный приемник MLS720
В комплекте с лазерным нивелиром позволяет осуществлять привязку по высоте для создания ровной поверхности.


iCON grade - 3D-система для грейдеров

Полностью автоматическое управление отвалом согласно цифровой модели.

Опция: технология бокового смещения

Дистанционный доступ между офисом и системой на машине на строительной площадке

Встроенная технология Leica iCON Telematics обеспечивает быструю передачу данных из офиса на строительную технику, удаленную поддержку оператора и контроль управления техникой.

Комплектующие

Решение с двойной антенной GNSS для грейдера - точность и высокая производительность в любом положении отвала.

Независимо от положения машины, рамы, отвала, расчеты для кромки лезвия проводятся точно, чтобы работать аккуратно и эффективно.

Использующая последние GNSS технологии с приемником iCON gps 82, система обеспечивает быстрый и надежный контроль в любом положении.

Leica iCON grade 3D позволяет завершать работу быстрее и более эффективно, экономя время и уменьшая износ оборудования.



PowerSnap - высокий уровень удобства для пользователя

  • Система моментально готова к запуску.
  • Быстрая смена универсальных панелей управления между машинами обеспечивает гибкость работ на строительной площадке.
  • Универсальность панелей и оборудования позволяет использовать одно и тоже оборудование грейдере, бульдозере, экакаваторе.
  • Простота демонтажа основных узлов ситемы обеспечивает их сохранность, а также простоту установки на другую машину.
  • Для снятия и установки панели управления не требуется разъемов или кабелей.
  • Безопасное отключение защищает систему и сохрает данные и настройки машины.

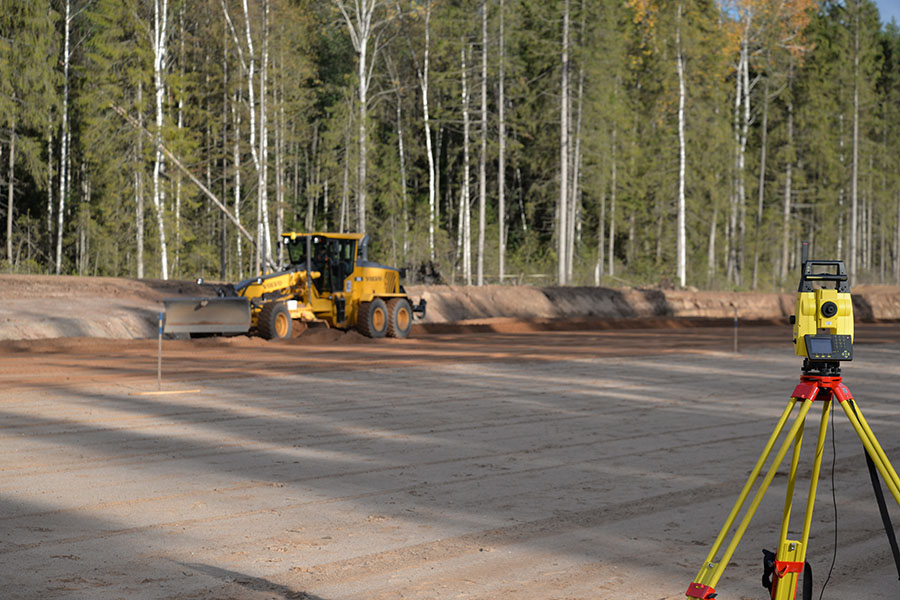

Самый точный контроль для автогрейдеров

Система Leica 3D с роботизированным тахеометром используется для финишних высокоточных работ и позволяет достичь высокой точности от 2-8 мм.

Диапазон работы Автогрейдера от Роботизированного тахеометра с высокой миллиметровой точностью 200-300 м.

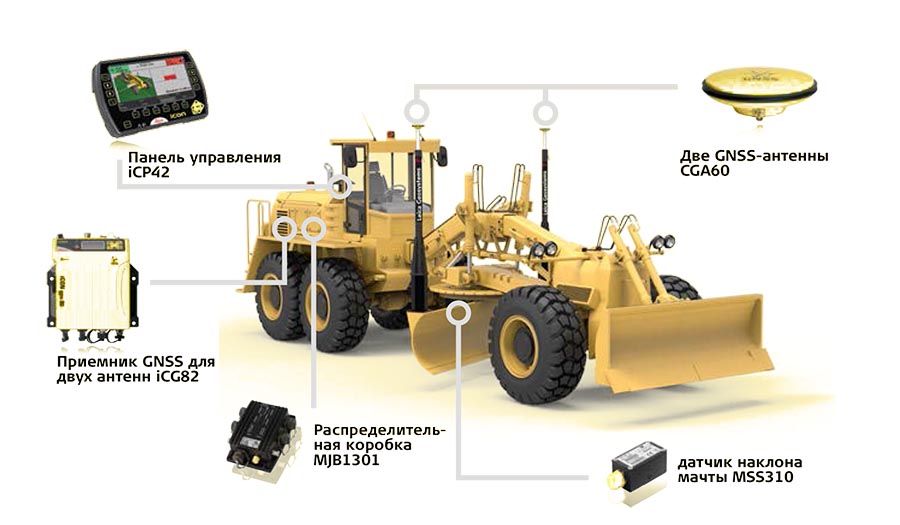

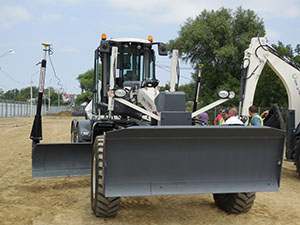

iCON grade - 3D-система для грейдеров с двумя антенами GNSS

Самый точный контроль для автогрейдеров

Система Leica 3D с двойной антенной позволяет увеличить производительность работ с помощью современных GNSS технологий. Система вычисляет положение отвала в любом самом критическом положении.

Преимущества:

  • Для самых сложных условий и проектов.
  • Более высокая точность, особенно при больших уклонах поверхности и углов наклона отвала.
  • Сохраняет точность при работе крабовым ходом и при максимальных углах перелома рамы грейдера.
  • Сохраняет точность при максимальных выдвижении и углах работы отвала.

Комплектующие

Решение с двойной антенной GNSS для грейдера - точность и высокая производительность в любом положении отвала.

Независимо от положения машины, рамы, отвала, расчеты для кромки лезвия проводятся точно, чтобы работать аккуратно и эффективно.

Использующая последние GNSS технологии с приемником iCON gps 82, система обеспечивает быстрый и надежный контроль в любом положении.

Leica iCON grade 3D позволяет завершать работу быстрее и более эффективно, экономя время и уменьшая износ оборудования.

PowerSnap - высокий уровень удобства для пользователя

  • Система моментально готова к запуску.
  • Быстрая смена универсальных панелей управления между машинами обеспечивает гибкость работ на строительной площадке.
  • Универсальность панелей и оборудования позволяет использовать одно и тоже оборудование грейдере, бульдозере, экакаваторе.
  • Простота демонтажа основных узлов ситемы обеспечивает их сохранность, а также простоту установки на другую машину.
  • Для снятия и установки панели управления не требуется разъемов или кабелей.
  • Безопасное отключение защищает систему и сохрает данные и настройки машины.
