Системы нивелирования Бульдозер

Описание 2D   3D c GPS 3D c тахеометром 3D Dual

Машина предназначенная для разработки и перемещения грунта, а так же для его послойной отсыпки.



Первый шаг к автоматизации.

2D система нивелирования Leica iCON grade32.

2Д системы нивелирования для бульдозеров используются сравнительно редко, в основном на бульдозерах с перекосом отвала и с поворотным отвалом. Благодаря технологии Power Snap, которая быстро позволяет переставлять 3D систему с машины на машину- такие системы ставятся на все имеющиеся бульдозеры- для того что бы в случае необходимости использования 3D не перебрасывать машину целиком, а просто переставить 3D систему с одной машины, на другую, на которой уже установлена 2D и установка по технологии Power Snap займет не более 5 минут. Читать больше про технологию Power Snap.



Копировальный аппарат.

3D система нивелирования Leica iCON grade42.

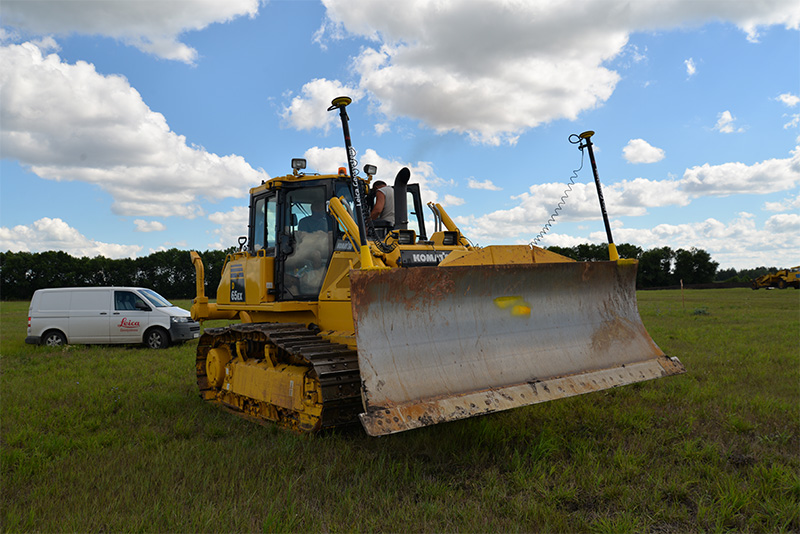

Бульдозер с 3D системой нивелирования используют при большом объеме земляных работ, потому что в таком случае машинисту не нужны пикетные колышки и работа по земляному полотну может вестись в 3 смены. Это инструмент который позволяет выполнить самый большой и грязный объем работ в два раза быстрее. Приятный бонус- возможность превратить бульдозер в машину для профилирования, причем с точностью в 1-2 см. Естественно бульдозер должен быть с перекосом отвала (что бы профилировать уклоны) и с поворотным отвалом (что бы иметь возможность сдвигать на сторону валик материала). Подробнее о Leica iCON grade42.



Местами мир плоский.

Лазерный приемник Leica MLS700.

Можно установить на бульдозер для тех же видов работ на которых мы рекомендуем использовать эти приемники на автогрейдере - для подготовки больших плоскостных объектов. Часто наши клиенты предпочитают поставить лазерную систему на бульдозер и спрофилировать площадку им, чем перебрасывать грейдер с другого объекта. Так что мы можем сказать, что бульдозер становится полноценной машиной для профилирования. Узнать больше.



Наперегонки с технологиями.

Технология безволнового профилирования.

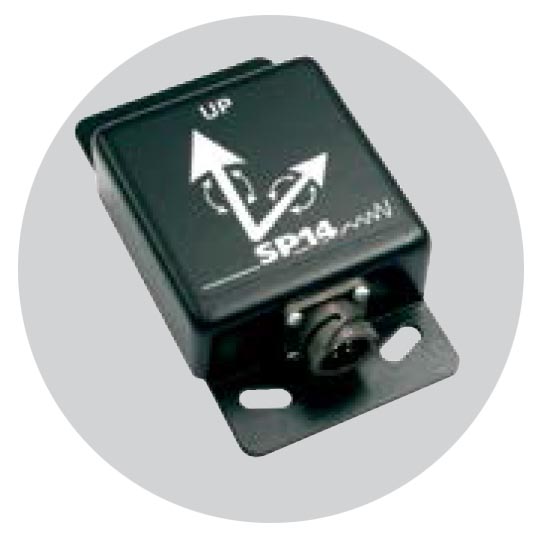

Частой «болезнью» 3D систем нивелирования является появление мелких волн (дорожники их называют еще «шифером» в честь волнистых шиферных крыш). Что бы такой болезни не было Leica Geosystems придумала датчик наклона SP14.

Внутри датчика установлен акселерометр- датчик движения, который позволяет понять куда и с каким ускорением двигается машина, это быстрее и точнее чем получать положение от ГЛОНАСС/GPS приемника, и этот датчик в 5 раз быстрее заставляет систему передавать данные на гидравлику машины- обеспечивая плавность реакции. Читать больше про технологию Leica SP14.

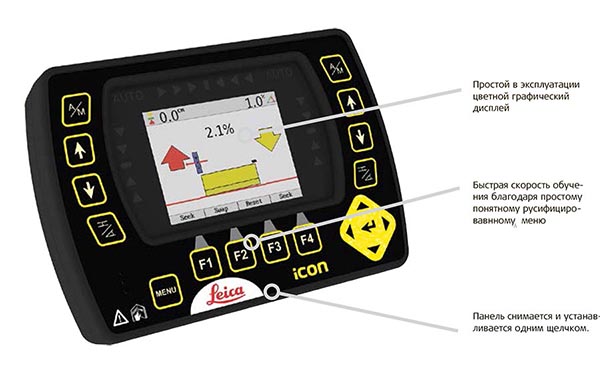

iCON - 2D-система для бульдозеров

Автоматическое удержание поперечного уклона и высоты отвала

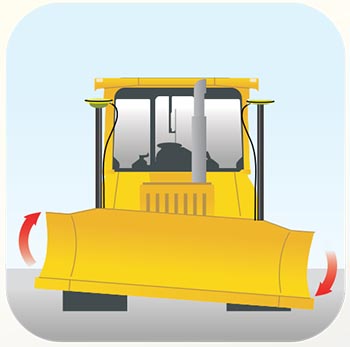

Автоматическое поддержание поперечного уклона

Система позволяет вам непрерывно удерживать заданный наклон отвала бульдозера.

Датчик наклона отвала
Инклинометр MSS1300 установленный на отвал контролирует его наклон.

Автоматическое поддержание высоты отвала

Установив лазерный нивелир и лазерный приемник на отвале бульдозера вы имеете привязку по высоте для планирования ровных поверхностей. Система может быть с одним или двумя лазерными приемниками на двух мачтах. Угол приема луча 360 градусов.



iCON - iCON 3D-система для бульдозеров

Автоматическое профилирование по цифровому 3D-проекту.

Принятые в индустрии форматы данных

Работа со всеми форматами данных

Программное обеспечение iCON 3D поддерживает стандартные форматы файлов, такие как .dxf и LandXML, не требуя дополнительного ПО для обработки и преобразования данных.

Система для бульдозеров iCON 3D открывает новые технологии землеройных и планировочных работ. Расчетная поверхность и разметка площадки отображаются на мониторе прямо в кабине. Вы больше не зависите от струн и колышков. Работайте независимо и точно, используя спутниковую навигацию или роботизированный тахеометр iCON от компании Leica Geosystems.



GNSS приемник iCON gps 80

Leica iCON iCG80 представляет собой универсальный компактный и прочный GNSS-приемник. Он обладает широким спектром возможностейпо управлению техникой и подходит для любого строительного оборудования, такого как бульдозеры, грейдеры, экскаваторы, колесные погрузчики, буровые установки и укладчики.



Описание вкладки 3D c тахеометром

Самая передовая 3D - система для бульдозеров

Идеальна для сложных поверхностей и бульдозеров с полноповоротным отвалом!

Возведите производительность бульдозера в степень SP!

Сочетание современного датчика SP с двойной GNSS-антенной позволяют управлять техникой на полной скорости, в то же время как отвал будет сохранять требуемое положение и угол для эффективного распределения материала.

Вы можете дооснастить свою стандартную 3D GNSS-систему добавив компоненты по мере того, как ваши проекты будут становиться больше и сложнее, расширяя функциональность до самой передовой системы для бульдозеров iCON grade 3D SP.

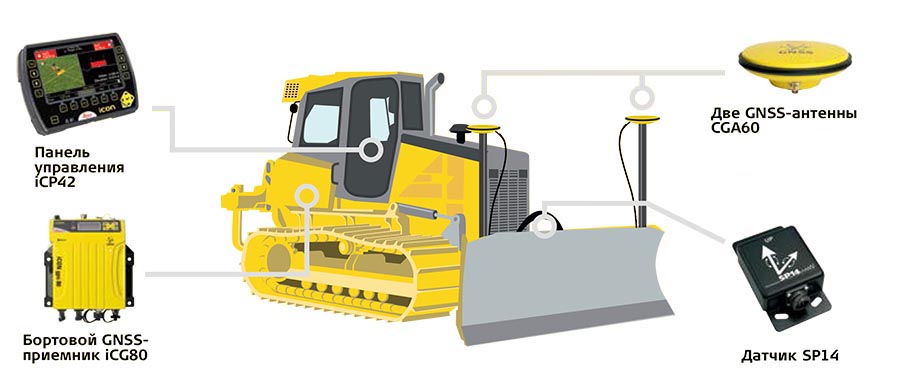

Конфигурация с двойной антенной GNSS

Система с двойной антенной GNSS идеально подходит для машин с поворотным отвалом (PAT). Вторая GNSS-антенна на отвале повышает точность работ в сложных условиях, например, на крутых уклонах, при максимальных углах наклона и поворота отвала.

Датчик SP

Современная технология Leica Geosystems обеспечивает высокую точность на повышенных скоростях

Непревзойденная скорость и точность технологии SP дарит новые возможности. Благодаря усовершенствованному управлению, еще повышается скорость планировочных работ и улучшается их качество. Используя новые возможности одной машины вы сократите потребность в другой строительной технике! Повысьте скорость, не жертвуя точностью!
