Тахеометр Leica TS16
Инженерный тахеометр с сервоприводом
- Автоматизированное выполнение круговых приемов
- Сканирование по сетке в автоматизированном режиме (фасадная съемка, сканирование поверхностей, дорог, покрытий)
- Сканирование отвалов или выемок в автоматизированном режиме и расчет их объемов в поле
- Ведение цифрового абриса в полевом ПО
Leica Viva TS16 представляют собой линейку инженерных роботизированных тахеометров с сервоприводами. Viva TS16 имеют все возможные современные коммуникационные устройства, такие как слот для карт памяти SD, разъем USB, WLAN и Bluetooth. Все приборы имеют большой цветной сенсорный дисплей с диагональю 5” (127 мм) и разрешением WVGA (800 x 480). Благодаря такому дисплею и количеству отображаемой на нем информации процесс проведения полевых работ становится эффективнее и проще.
Современные возможности и функционал этих тахеометров позволяют специалисту работать с очень большим набором данных (например, CAD-файлы размером порядка 50 Мб), а новейшее полевое программное обеспечение Leica Captivate дает возможность полностью погрузиться в рабочий проект.
 |
 |
 |
 |
| Процессор OMAP4 (4430) двухъядерный (1GHz) | 1Gb оперативной памяти | Новые вычислительные алгоритмы | Улучшенная синхронизация датчиков |
Мгновенно переключаясь между режимом 2D и 3D, программное обеспечение трансформирует сложный и большой объем данных в очень простые и понятные модели, с которыми удобно работать.
Адаптация к внешним условиям
Тахеометры автоматически адаптируются к условиям наблюдений
 |
 |
 |
 |
 |
| Яркое солнце | Дождь | Облачность | Пыль | Плохая видимость |
Технология ATRplus и отслеживание движущихся целей
Тахеометры автоматически распознает динамику и прогнозируют траекторию движения целей
- Статичные цели

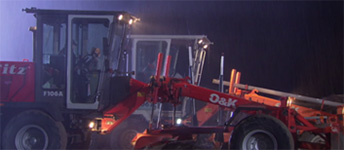

- Быстро движущиеся цели
- Пересекающиеся траектории целей
- FilterLearn (анализ отражающих целей)
Технические характеристики
|
Тип прибора |
Роботизированный тахеометр |
|
Точность угловых измерений |
1 " |
|
Угловые измерения (метод определения отсчета) |
абсолютный, непрерывный, диаметральный |
|
Безотражательные измерения |
500 м |
|
Безотражательные измерения (точность измерений) |
2 мм + 2 ррм |
|
Безотражательные измерения (время измерений) |
3 - 6 с |
|
Измерения расстояний на отражатель (дальность на отражатель (GPR1)) |
3500 / 10000 м (режим больших дальностей) |
|
Измерения расстояний на отражатель (точность измерений) |
1 мм + 1.5 ppm |
|
Измерения расстояний на отражатель (время измерений) |
2.4 с |
|
Створоуказатель |
да |
|
Моторизация |
Скорость вращения: 50° / с |
|
Автоматическое наведение на отражатель ATR (дальность) |
1500 м на круглую призму |
|
Автоматическое наведение на отражатель ATR (режим захвата) |
1000 м на круглую призму |
|
Автоматическое наведение на отражатель ATR (точность) |
1 " |
|
Автоматическое наведение на отражатель ATR (время) |
3 - 4 с |
|
Быстрый поиск отражателя PowerSearch (дальность) |
300 м |
|
Быстрый поиск отражателя PowerSearch (время) |
5 - 10 с |
|
Запись и передача данных (USB тип A и mini B) |
да |
|
Запись и передача данных (внутренняя память) |
2 Гб |
|
Запись и передача данных (запоминающие устройства) |
SD-карта 1 Гб или 8 Гб |
|
Запись и передача данных (модуль Bluetooth) |
да |
|
Запись и передача данных (порты) |
RS232 |
|
Запись и передача данных (форматы записи данных) |
настраиваемые ASCII-форматы / DXF / XML / GSI |
|
Тип компенсатора |
двухосевой |
|
Компенсатор (точность установки) |
0.5 ” |
|
Компенсатор (диапазон работы) |
4 ' |
|
Зрительная труба (увеличение) |
30х |
|
Зрительная труба (минимальное фокусное расстояние) |
1.7 м |
|
Зрительная труба (поле зрения) |
2.7 м на 100 м |
|
Зрительная труба (угол поля зрения) |
1° 30’ |
|
Питание (батарея) |
Li-ion аккумулятор |
|
Питание (время работы) |
5 - 8 ч |
|
Питание (время зарядки) |
2.5 - 3.5 ч |
|
Встроенное ПО (полевое программное обеспечение) |
Leica Captivate с набором прикладных программ |
|
Офисное ПО |
Leica Infinity |
|
Интеграция с GNSS-оборудованием (GNSS приемники) |
да |
|
Интеграция с GNSS-оборудованием (точность позиционирования) |
В плане: 5 мм + 0.5 ppm, по высоте: 10 мм + 0.5 ppm |
|
Дисплей |
5" (127 мм), разрешение WVGA, цветной, сенсорный |
|
Клавиатура |
37 клавиш, подсветка |
|
Подсветка |
дисплея и клавиатуры |
|
Лазерный центрир (точность) |
1.5 мм на 1.5 м |
|
Тип центрира |
лазерный |
|
Рабочая температура |
от –20°C до + 50°C |
|
Защита от пыли и влаги |
IP55 |
|
Вес с аккумулятором |
6.1 кг с одной клавиатурой |
Аксессуары для роботизированных комплектов Viva и NOVA
|
817057 |
Кейс LEICA GVP724 для аксессуаров к роботизированному тахеометру |
|
788853 |
Радиоручка LEICA RH16 |
|
823164 |
Контроллер LEICA CS20 |
|
823165 |
Контроллер LEICA CS20 3.75G |
|
823169 |
Контроллер LEICA CS20 3.75G Disto |
|
799190 |
Аккумулятор LEICA GEB331 (11.1V, 2.8Ah, Li-Ion) |
|
822787 |
Блок питания LEICA GEV276 для контроллеров CS20 |
|
767856 |
Карта памяти LEICA MSD1000 (1 Гб, SD, пром.) |
|
808038 |
Внешний модем LEICA CTR20 для контроллеров CS20 |
|
812027 |
Радиоантенна LEICA GAT25 для внешнего модема CTR20 |
|
807157 |
Крепление LEICA GHT66 (CS20/веха) |
|
767880 |
Крепление LEICA GHT63 на веху (CS20/кольцо) |
|
807158 |
Ремешок LEICA GHT67 для контроллеров CS20 |
|
807245 |
Крюк LEICA GHT68 для крепления контроллера CS20 на штатив |
|
639985 |
Призма LEICA 360 GRZ4 |
|
818916 |
Питание LEICA внешнее GEB371 (13.2V, 19Ah, Li-Ion) |
|
774437 |
Зарядное устройство LEICA GEV242 (24V, 2.62Ah) |
|
758469 |
Кабель LEICA GEV219 питания (TM30,TS30/внешняя батарея; 1.8м) |
|
409678 |
Кабель LEICA GEV52 питания (TPS,DNA/внешняя батарея; 1.8м) |
Аксессуары для комплектов SmartPole Viva и NOVA
|
817055 |
Кейс LEICA GVP722 (Smart Pole/SmartStation) |
|
788853 |
Радиоручка LEICA RH16 |
|
823164 |
Контроллер LEICA CS20 |
|
823165 |
Контроллер LEICA CS20 3.75G |
|
823169 |
Контроллер LEICA CS20 3.75G Disto |
|
799190 |
Аккумулятор LEICA GEB331 (11.1V, 2.8Ah, Li-Ion) |
|
822787 |
Блок питания LEICA GEV276 для контроллеров CS20 |
|
767856 |
Карта памяти LEICA MSD1000 (1 Гб, SD, пром.) |
|
808038 |
Внешний модем LEICA CTR20 для контроллеров CS20 |
|
812027 |
Радиоантенна LEICA GAT25 для внешнего модема CTR20 |
|
807157 |
Крепление LEICA GHT66 (CS20/веха) |
|
767880 |
Крепление LEICA GHT63 на веху (CS20/кольцо) |
|
807158 |
Ремешок LEICA GHT67 для контроллеров CS20 |
|
807245 |
Крюк LEICA GHT68 для крепления контроллера CS20 на штатив |
|
754384 |
Призма LEICA 360 GRZ122 |
|
807529 |
Приёмник LEICA GS14 3.75G (профессиональный; Радио и GSM) |
|
772806 |
Аккумулятор LEICA GEB212 (7.4V, 2.6Ач, Li-Ion) |
|
795993 |
Карта памяти LEICA MMSD01 (1 Гб, microSD, пром.) |
|
8244805 |
Антенна SATEL Gainflex 400-435 |
|
8244815 |
Радиоантенна SATEL GAINFLEX (435-470 МГц) |
|
767790 |
Крепление LEICA GAD108 (радиоантенна/GS15) |
|
818916 |
Питание LEICA внешнее GEB371 (13.2V, 19Ah, Li-Ion) |
|
774437 |
Зарядное устройство LEICA GEV242 (24V, 2.62Ah) |
|
758469 |
Кабель LEICA GEV219 питания (TM30,TS30/внешняя батарея; 1.8м) |
|
409678 |
Кабель LEICA GEV52 питания (TPS,DNA/внешняя батарея; 1.8м) |
Аксессуары для комплектов SmartStation Viva и NOVA
|
817055 |
Кейс LEICA GVP722 (Smart Pole/SmartStation) |
|
823164 |
Контроллер LEICA CS20 |
|
823165 |
Контроллер LEICA CS20 3.75G |
|
823169 |
Контроллер LEICA CS20 3.75G Disto |
|
799190 |
Аккумулятор LEICA GEB331 (11.1V, 2.8Ah, Li-Ion) |
|
822787 |
Блок питания LEICA GEV276 для контроллеров CS20 |
|
767856 |
Карта памяти LEICA MSD1000 (1 Гб, SD, пром.) |
|
807529 |
Приёмник LEICA GS14 3.75G (профессиональный; Радио и GSM) |
|
767802 |
Адаптер LEICA GAD110 (GS15; Smart-антенна) |
|
772806 |
Аккумулятор LEICA GEB212 (7.4V, 2.6Ач, Li-Ion) |
|
795993 |
Карта памяти LEICA MMSD01 (1 Гб, microSD, пром.) |
|
8244805 |
Антенна SATEL Gainflex 400-435 |
|
8244815 |
Радиоантенна SATEL GAINFLEX (435-470 МГц) |
|
782500 |
Радиоантенна LEICA GAT18 (GSM) |
|
767790 |
Крепление LEICA GAD108 (радиоантенна/GS15) |
|
818916 |
Питание LEICA внешнее GEB371 (13.2V, 19Ah, Li-Ion) |
|
774437 |
Зарядное устройство LEICA GEV242 (24V, 2.62Ah) |
|
758469 |
Кабель LEICA GEV219 питания (TM30,TS30/внешняя батарея; 1.8м) |
|
409678 |
Кабель LEICA GEV52 питания (TPS,DNA/внешняя батарея; 1.8м) |
