Система нивелирования Leica Power Grade с поперечным уклоном

Область применения

Система предназначена для установки на грейдера. Используется для автоматического удержания заданного числового значения поперечного уклона отвала автогрейдера. Является самым бюджетным вариантом системы нивелирования с возможностью автоматического удержания заданного поперечного уклона.

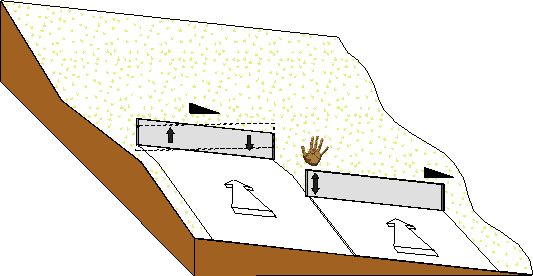

Автоматически для удержания проектного уклона, контролируется левый или правый гидроцилиндр подъема\опускания отвала. Другой край отвала контролируется вручную-грейдеристом.

Используется в основном при производстве работ на дорогах IV и V категорий, а так же при зимнем содержании дорог.

Улучшаема до 2D систем с внешними датчиками  и 3D систем

Отличительные особенности систем Leica

Технология Power Snap-быстрая замена панели управления.

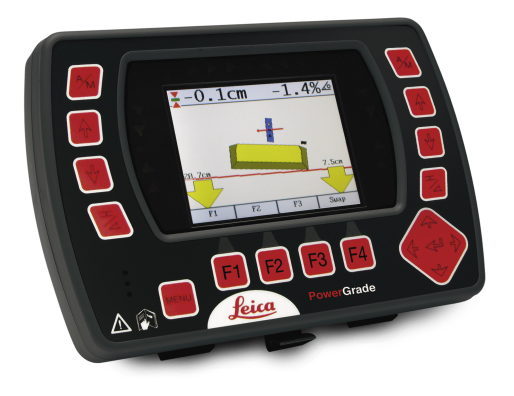

Панель управления систем нивелирования Leica состоит из двух частей- Устанавливаемая на машине док-станция, в которой хранятся все настройки данной машины и сама панель управления

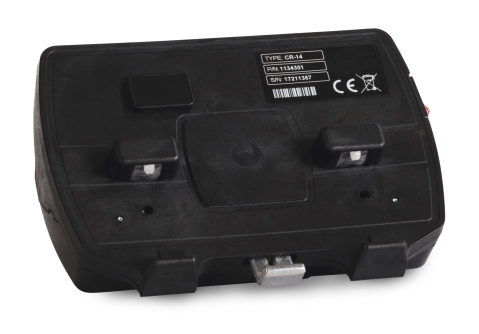

 Эта док станция представляет собой неприглядное пластиковое крепление с магнитными зажимами, его не страшно оставить в машине на ночь и нет необходимости снимать.

Вторая часть – это собственно сама панель управления, В которой хранятся настройки пользователя   которую можно каждый вечер после работы снимать и сдавать на хранение. Монтаж и демонтаж практически не занимает времени.

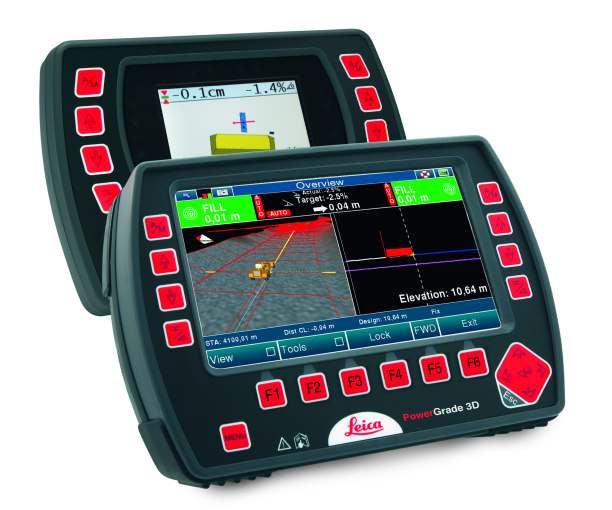

 Мгновенный апгрейд с 2D до 3D

Возможно оборудовать несколько машин базовыми 2D системами с мачтой, а бортовой компьютер 3D системы использовать на том участке работ, где это необходимо.

Датчик наклона со встроенным акселерометром SP 14

Новый датчик наклона со встроенным акселерометром позволяет обновлять информацию о положении отвала со скоростью 400 Гц, что обеспечивает плавность хода отвала, и предотвращает образование волны.

Подробнее о технологии работы с новым датчиком можно ознакомиться в этом видео.

Основные функции

Задание поперечного уклона.

Поперечный уклон задается в процентах или промилле, с помощью бортового компьютера. При включении автоматики, автоматически поддерживается заданный поперечный уклон.

Другая сторона управляется машинистом вручную, при этом ,сторона включенная в автоматический режим будет стремиться занять проектное значение уклона.

Реверс

Функция мгновенного переключения уклона на контруклон, используется при развороте грейдера, когда необходимо перегнать валик грунта в другую сторону или сократить число холостых проходов. Позволяет сэкономить время и нервы и не набирать заново значение уклона с переходом через ноль в противоположенную сторону.

Определение текущего уклона отвала

Полезная функция для определения текущего уклона основания без помощи рейки и нивелира.

Регулировка скорости работы гидравлики

Скорость работы гидравлики может быть отрегулирована машинистом в зависимости от привычной скорости, на которой он выполняет работы. Это позволяет избежать возникновения волны, на основании при работе автоматики.

Преимущества

Низкая стоимость

Самая бюджетная автоматическая система нивелирования

Простота

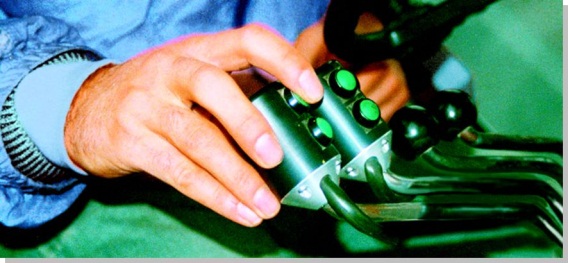

Элементарна в освоении, используется только 2 кнопки «Задать уклон» и «Включить автоматику». Кнопки дублируются для левой и правой стороны.

Порядок работы

1) Выберете сторону, которая будет управляться в автоматическом режиме, другая сторона при этом будет управляться вручную

2) Введите проектное значение уклона в бортовой компьютер

3) Включите автоматический режим, и начинайте работу. Отвал при этом займет проектное положение. При перемещении другого края отвала, отвал будет стремиться занять проектное положение.
